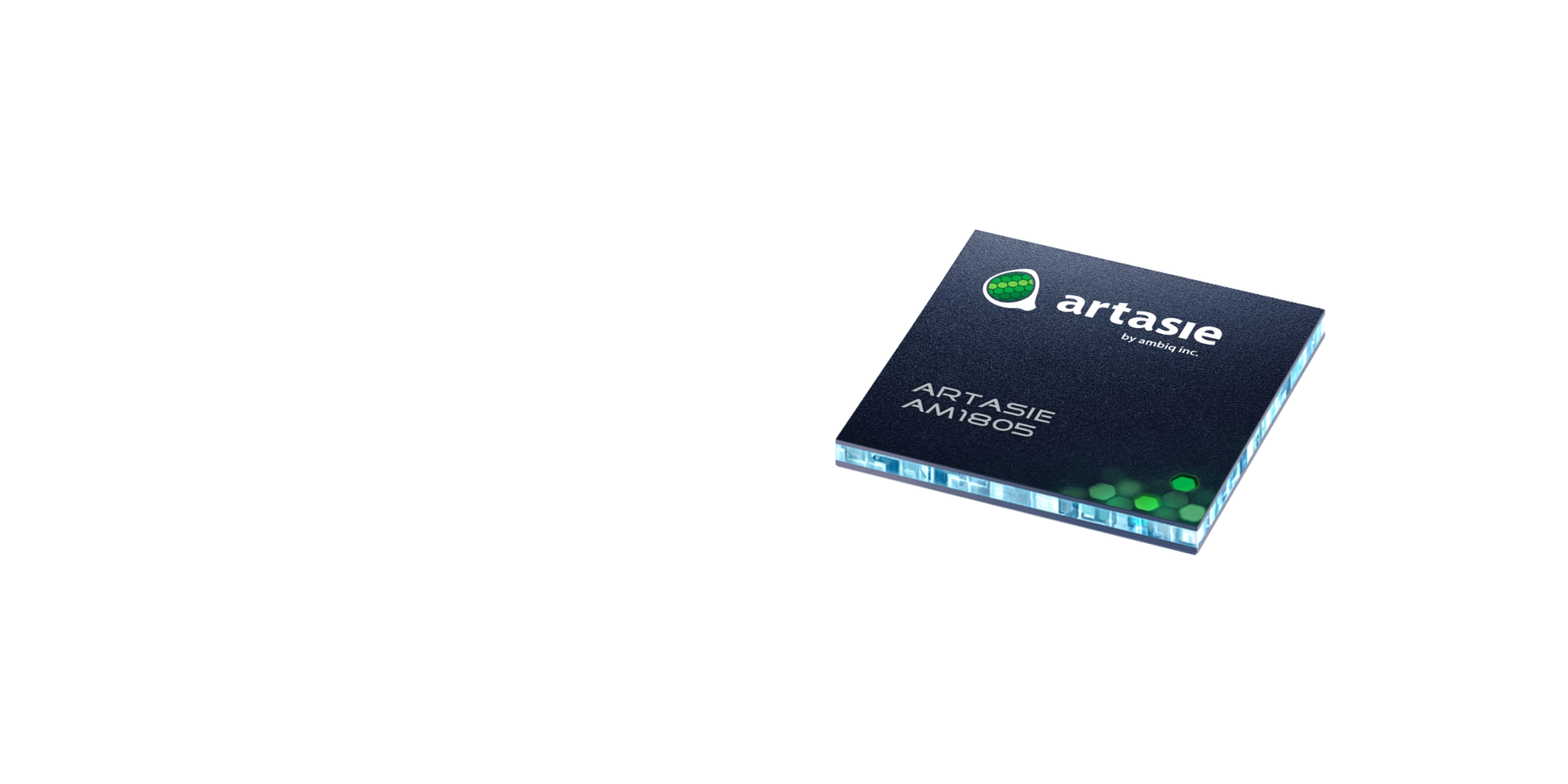

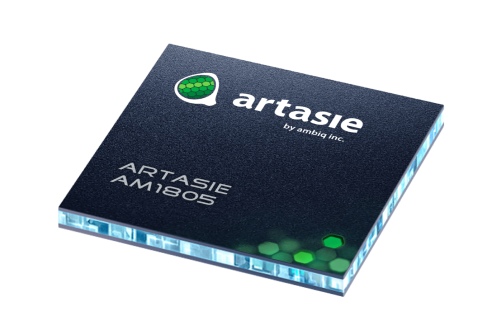

Artasie 即時時鐘 – AM1805

精準時機，動力極低。

Ambiq® Artasie AM1805 具備電源管理功能的即時時鐘，完美結合了超低功耗與先進功能。該產品採用 Ambiq 的「亞閾值電源優化技術」（SPOT®）CMOS 平台，其功耗可低至 14 nA。

哪裡可以買到

設計資源

Ambiq Artasie RTC – AM1805 的詳細功能方塊圖

AM1805 包含晶片上振盪器，可提供最小功率

功耗、完整的 RTC 功能（包括電池備援），以及可程式化計數器和用於計時器與看門狗功能之警報，以及^I2C

用於與主機控制器通訊的序列介面。整合式
電源開關和具有計數器、
計時器、警報和中斷功能的複雜系統睡眠管理器，使 AM1805 可用作
主機微控制器系統中的監控元件。

Ambiq Artasie RTC – AM1805 針腳配置圖

規格

超低供電電流

14 nA 搭配 RC 振盪器
22 nA 搭配 RC 振盪器與自動校正
55 nA 與晶體振盪器

基準時間記錄

4 個 GPIO 輸出
32.768 kHz 晶體振盪器，內建負載電容/電阻
百分之一、秒、分、小時、日期、月份、年份、世紀和星期的計數器
所有計數器均具備警報功能
可程式輸出時鐘產生（32.768 kHz 至 1 年）
帶有重複功能的倒數計時器
自動閏年計算

進階計時

整合功率優化的RC振盪器
進階晶體校正至± 2 ppm
進階 RC 校準，可± 16 ppm
RC 振盪器到晶體振盪器的自動校準
具有硬體重設功能的看門狗計時器
256 位元組的通用 RAM

電源管理

內建約 1Ω 的電源開關，適用於片外元件（例如主機微控制器）
系統睡眠管理器，用於管理主機處理器的喚醒/睡眠狀態
外部重置訊號監控器
重置輸出產生器
具可程式充電電流的超級電容器涓流充電器
自動切換至電池電壓控制（VBAT）
外部中斷監視器
可程式低電量偵測閾值
可編程類比電壓比較器

超低功率彈性序列周邊裝置

I2C（最高可達400 kHz）串列介面

寬廣的工作範圍

操作電壓：1.5-3.6 V
時脈和 RAM 保持電壓：1.5-3.6 V
工作溫度：-40°C 至 85°C
所有輸入均包含施密特觸發器

應用

智慧卡
無線感測器與標籤
醫療電子
公用事業儀表
資料記錄器
家電
手機
消費性電子產品
消費性設備

方案選項

3 mm x 3 mm 16 腳 QFN 封裝（亦有晶圓形式）

訂購資訊

AM1805AQ
AM1805I2CEVB （EVB）

哪裡可以買到

AM1805AQ

Artasie AM1805

AM1805I2CEVB

Artasie AM1805 評估板
