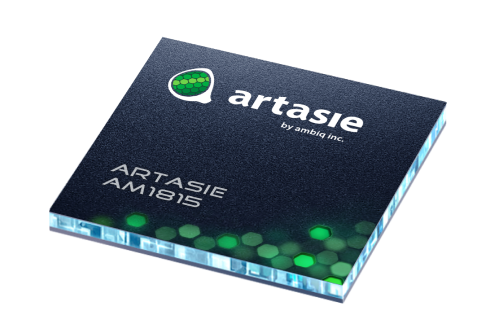

Artasie 實時時鐘 - AM1815 RTC
業界領先的RTC
Ambiq® Artasie 即時時鐘 AM1815 具備電源管理功能，結合了超低功耗與高度先進的功能組合，具有突破性優勢。 基於 Ambiq 創新的 Subthreshold 功率優化技術（SPOT®）CMOS 平台，功率需求低至 14 nA。
Ambiq Artasie RTC - AM1815 詳細功能方塊圖
AM1815 包含晶片上振盪器，可提供最低的功耗
、完整的 RTC 功能，包括電池備用、可編程計數器和計時器和看門狗功能的警報，以及用於與主機控制器通訊的 SPI
序列介面。整合式
電源開關和具有計數器、
計時器、警報和中斷功能的複雜系統睡眠管理器，使 AM1815 可用作
主機微控制器系統中的監控元件。
Ambiq Artasie RTC - AM1815 腳位配置圖
規格
超低供電電流
- 14 nA 搭配 RC 振盪器
- 22 nA 搭配 RC 振盪器與自動校正
- 55 nA 與晶體振盪器
基準時間記錄
- 3 個 GPIO 輸出
- 32.768 kHz 晶體振盪器，內建負載電容/電阻
- 百分之一、秒、分、小時、日期、月份、年份、世紀和星期的計數器
- 所有計數器均具備警報功能
- 可程式輸出時鐘產生（32.768 kHz 至 1 年）
- 帶有重複功能的倒數計時器
- 自動閏年計算
進階計時
- 整合功率優化的RC振盪器
- 進階晶體校正至± 2 ppm
- 進階 RC 校準，可± 16 ppm
- RC 振盪器到晶體振盪器的自動校準
- 具有硬體重設功能的看門狗計時器
- 256 位元組的通用 RAM
電源管理
- 內建 ~1Ω 電源開關，用於主機 MCU 等片外元件
- 系統睡眠管理器，用於管理主機處理器的喚醒/睡眠狀態
- 外部重置訊號監控器
- 重置輸出產生器
- 具可程式充電電流的超級電容器涓流充電器
- 自動切換至電池電壓控制（VBAT）
- 外部中斷監視器
- 可程式低電量偵測閾值
- 可編程類比電壓比較器
超低功率彈性序列周邊裝置
- 3 線或 4 線 SPI（最高 2 MHz）串列介面
寬廣的工作範圍
- 操作電壓：1.5-3.6 V
- 時脈和 RAM 保持電壓：1.5-3.6 V
- 工作溫度：-40°C 至 85°C
- 所有輸入均包含施密特觸發器
應用
- 智慧卡
- 無線感測器與標籤
- 醫療電子
- 公用事業儀表
- 資料記錄器
- 家電
- 手機
- 消費性電子產品
- 消費性設備
方案選項
- 3 mm x 3 mm 16 腳 QFN 封裝（亦有晶圓形式）
訂購資訊
- AM1815AQ
- AM1815SPIEVB（EVB）
